Механизм пантограф в диване: как работает, плюсы и минусы

При выборе раскладного дивана легко запутаться в названиях механизмов: еврокнижка, дельфин, аккордеон, тик-так, пантограф. Внешне модели могут быть похожими, но способ трансформации влияет на удобство раскладывания, состояние напольного покрытия, размеры спального места и повседневную эксплуатацию.

Один из практичных вариантов — механизм пантограф. Его подвижная часть не выкатывается по полу, а при раскладывании словно делает шаг вперед. Разберемся, как работает механизм пантограф для дивана, в чем его преимущества и недостатки и на что обратить внимание при покупке.

Что такое механизм пантограф

Пантограф — это механизм трансформации мягкой мебели, при котором сиденье перемещается вперед и одновременно приподнимается над полом. После этого спинка или дополнительная мягкая секция занимает освободившееся пространство, формируя спальное место.

Главная особенность системы заключается в траектории движения. У классической выкатной конструкции опоры или ролики перемещаются непосредственно по полу. Пантограф работает иначе: подвижная секция сначала приподнимается, затем переносится вперед и опускается на опоры.

Важно: пантограф нередко называют механизмом «тик-так». В мебельной практике эти названия часто используют для одной и той же или конструктивно близкой системы трансформации. При этом устройство отдельных узлов у разных производителей может отличаться.

Такая кинематика особенно удобна там, где важно уменьшить контакт раскладной части с напольным покрытием. Поэтому диваны этого типа используют в гостиных, спальнях, квартирах-студиях и других помещениях, где мебель регулярно превращают в место для сна.

Как работает механизм пантограф для дивана

Чтобы понять принцип конструкции, необязательно разбираться в мебельной механике. В упрощенном виде механизм трансформации пантограф соединяет подвижное сиденье с каркасом и задает ему определенную траекторию.

При раскладывании сиденье не нужно тянуть по полу. Пользователь приподнимает его и направляет вперед, после чего рычажная система переносит секцию в рабочее положение.

Как разложить диван с пантографом

Уберите декоративные подушки. Если они закрывают спинку или мешают движению сиденья, их следует снять.
Возьмитесь за переднюю часть сиденья. В зависимости от модели может использоваться край сиденья, специальная петля или ручка.
Приподнимите и потяните секцию вперед. Механизм задаст нужную траекторию, а сиденье переместится вперед без обычного прокатывания по полу.
Опустите подвижную часть на опоры. Между выдвинутым сиденьем и спинкой освободится пространство.
Опустите заднюю секцию. Она занимает освободившееся место, после чего образуется поверхность для сна.

Чтобы собрать диван, действия выполняют в обратной последовательности: заднюю секцию возвращают в исходное положение, сиденье приподнимают и перемещают назад.

Совет: перед покупкой несколько раз самостоятельно разложите и соберите выбранную модель. Даже одинаковый тип механизма у разных диванов может ощущаться по-разному из-за массы сиденья, геометрии рычагов, конструкции каркаса и качества фурнитуры.

Почему пантограф называют «шагающим» механизмом

Такое название хорошо объясняет принцип действия. При трансформации передняя секция словно «перешагивает» из одного положения в другое: поднимается над поверхностью пола, перемещается вперед и устанавливается на опоры.

Именно этим пантограф отличается от конструкций, в которых ролики непосредственно катятся по ламинату, паркету или другому покрытию. При частом раскладывании отсутствие постоянного движения колес по одной траектории может стать существенным преимуществом.

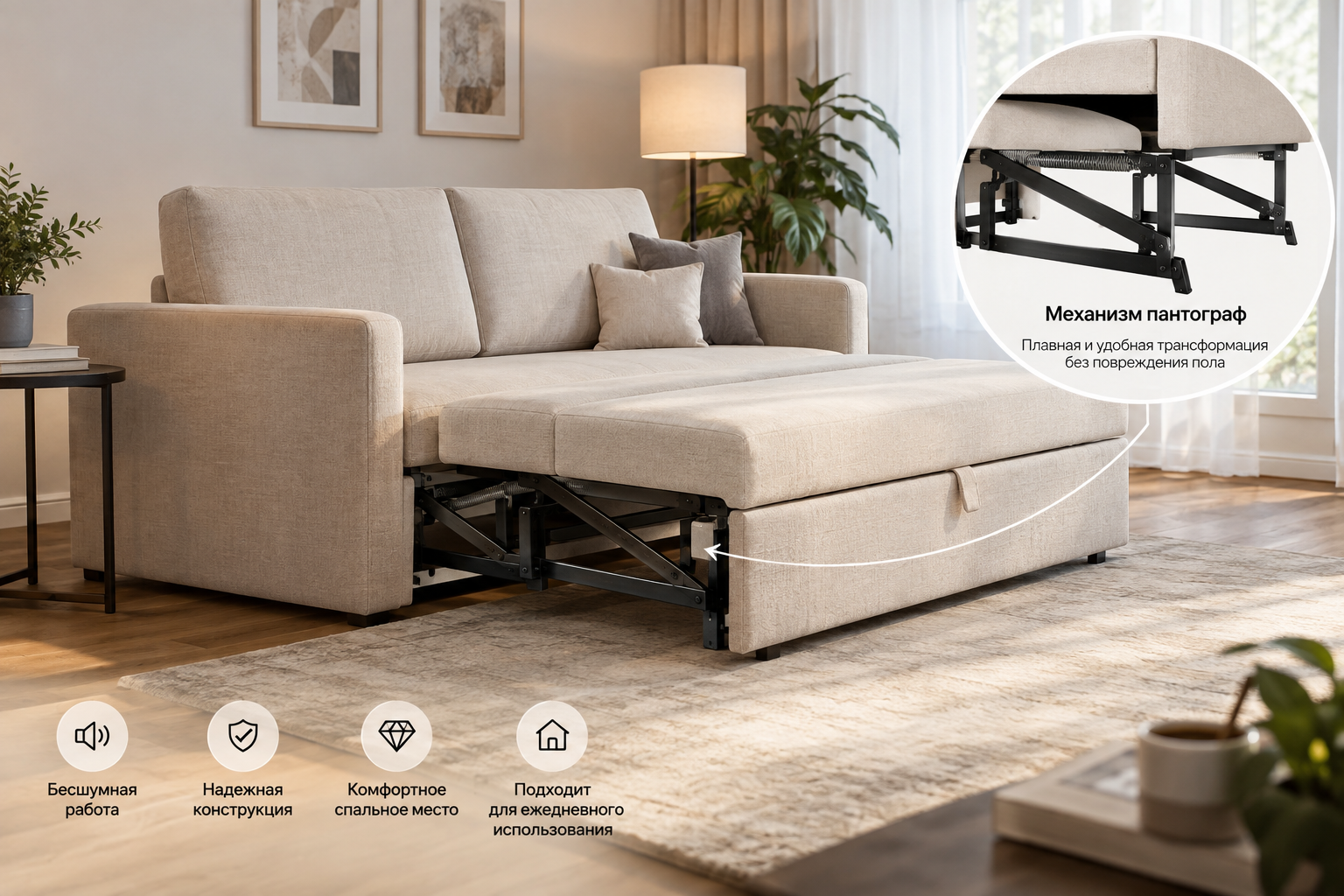

Из чего состоит механизм трансформации пантограф

Конструкция зависит от производителя, поэтому универсального набора деталей для всех моделей нет. Однако в системе обычно присутствуют каркас, подвижная секция, рычажные элементы, шарнирные соединения и опоры.

Каркас дивана

Несущая основа, к которой крепятся элементы механизма. От жесткости и качества каркаса зависит стабильность конструкции.

Подвижное сиденье

Основная секция, которая при трансформации перемещается вперед и становится частью спального места.

Рычажный механизм

Металлические элементы определяют траекторию движения сиденья и связывают его с основанием.

Опорные элементы

После раскладывания принимают нагрузку и удерживают подвижную часть в рабочем положении.

В некоторых моделях применяются дополнительные элементы, облегчающие трансформацию. Поэтому оценивать надежность стоит не только по названию механизма, но и по качеству исполнения конкретного дивана.

Плюсы механизма пантограф

Популярность конструкции связана сразу с несколькими эксплуатационными преимуществами.

1. Меньше контакта с напольным покрытием

Это одно из главных отличий пантографа. Передняя секция переносится, а не выкатывается по полу на обычных роликах. Такая схема особенно актуальна, если в комнате уложен ламинат, паркет или другое покрытие, которое желательно защитить от регулярного движения колес.

2. Понятная схема раскладывания

После небольшой практики трансформация занимает несколько движений. Не требуется вытаскивать отдельное спальное место из глубины корпуса или последовательно раскладывать большое количество секций.

3. Удобен для регулярной трансформации

Принцип работы подходит для частого раскладывания. Однако возможность использовать конкретную модель для ежедневного сна зависит не только от механизма, но и от наполнителя, жесткости, основания и качества сборки.

4. В конструкции может быть бельевой ящик

У многих моделей пространство внутри основания используется для хранения постельного белья, пледов и других вещей. Наличие и объем короба следует уточнять в характеристиках конкретного изделия.

Минусы механизма пантограф

Универсальных систем трансформации не существует. У пантографа также есть особенности, которые желательно учитывать заранее.

1. Конструкция сложнее простых механизмов

В работе участвуют рычаги и шарнирные соединения. Поэтому особенно важно качество металла, креплений и сборки. Недостаточно надежная фурнитура со временем может проявить себя люфтом, скрипом или менее плавным ходом.

2. Сиденье необходимо приподнимать

Несмотря на продуманную траекторию движения, определенное физическое усилие требуется. Оно зависит от размеров секции, ее массы и устройства конкретного механизма.

3. Надежность зависит от исполнения

Два внешне похожих дивана с одинаковым типом трансформации могут заметно различаться по плавности хода и долговечности. Имеют значение качество металла, точность соединений, жесткость каркаса и общая сборка.

4. Перед диваном нужно свободное место

Перед раскладыванием придется отодвинуть журнальный столик, пуф или другие предметы, если они расположены слишком близко.

Плюсы и минусы пантографа: кратко

Преимущества	Особенности и ограничения
Подвижная часть не выкатывается по полу обычными роликами	Для трансформации сиденье необходимо приподнимать
Понятный алгоритм раскладывания	Удобство зависит от веса секции и конструкции модели
Подходит для частой трансформации при качественном исполнении	Рычаги и соединения требуют надежной фурнитуры
Во многих моделях предусмотрен ящик для белья	Перед диваном необходимо свободное пространство
Можно получить просторное спальное место	Комфорт сна зависит также от наполнителя и конструкции поверхности

Каталог 100 Диванов

Хотите посмотреть диваны с механизмом пантограф?

Сравните модели по размерам, дизайну и характеристикам и выберите подходящий вариант для вашей комнаты.

Смотреть диваны →

Пантограф и еврокнижка: в чем разница

Эти механизмы легко перепутать, поскольку общий принцип формирования спального места похож: сиденье перемещается вперед, а освободившееся пространство занимает задняя секция.

Основное различие связано со способом перемещения сиденья. У классической еврокнижки оно обычно выдвигается вперед, нередко с использованием роликов. У пантографа секция приподнимается и переносится вперед рычажной системой.

Характеристика	Пантограф	Еврокнижка
Движение сиденья	Приподнимается и переносится вперед	Выдвигается вперед
Контакт с полом при движении	Как правило, меньше	Зависит от конструкции роликов и опор
Сложность механики	Выше из-за рычажной системы	Обычно конструктивно проще
Требуемое усилие	Зависит от массы секции и механизма	Зависит от веса сиденья и качества направляющих

Пантограф или дельфин: что учитывать

У механизма «дельфин» дополнительная секция обычно находится под основным сиденьем. Для раскладывания ее выкатывают вперед, после чего скрытая часть поднимается до уровня основной поверхности.

Пантограф действует иначе: основное сиденье само меняет положение, освобождая пространство для задней секции. Поэтому сравнивать системы исключительно по принципу «какая лучше» не совсем корректно.

Например, для углового дивана производитель может выбрать «дельфин» из-за особенностей компоновки. Для прямой модели с вместительным коробом для хранения удобной конструктивной основой может стать пантограф.

Подходит ли диван-пантограф для ежедневного сна

Сам механизм не определяет ортопедические свойства мебели и не гарантирует комфортный сон. Его задача — обеспечить трансформацию дивана. Поэтому при выборе модели для постоянного использования нужно оценивать всю конструкцию в комплексе.

Особое внимание стоит обратить на следующие характеристики:

размер спального места — длины и ширины должно хватать конкретному пользователю;
наполнитель сиденья — от него зависят жесткость и ощущения во время сна;
стык секций — в разложенном состоянии не должно быть выраженного перепада;
жесткость основания — влияет на стабильность поверхности;
каркас мебели — особенно важен при ежедневной нагрузке;
допустимая нагрузка — ее следует уточнять для конкретной модели;
простота раскладывания — при ежедневном использовании это особенно важно.

Главный принцип: если диван покупают для постоянного сна, оценивайте всю систему: каркас + основание + наполнитель + спальное место + механизм трансформации.

Для каких помещений подходит диван с пантографом

Такая система может использоваться в разных сценариях. Особенно логично рассматривать ее там, где диван должен совмещать функции места для отдыха днем и спального места ночью.

Гостиная

Днем мебель используется для отдыха и приема гостей, а при необходимости превращается в дополнительное спальное место.

Однокомнатная квартира

Здесь один предмет мебели нередко выполняет сразу несколько функций. Важно заранее проверить габариты дивана в сложенном и разложенном состоянии, чтобы после трансформации оставался удобный проход.

Квартира-студия

В ограниченном пространстве удобны модели, сочетающие сиденье, спальное место и внутренний отсек для хранения. Наличие бельевого ящика следует проверять в характеристиках конкретной модели.

Комната с чувствительным напольным покрытием

Отсутствие обычного выкатывания передней секции по полу — одна из причин, по которой покупатели выбирают шагающую систему трансформации.

Как выбрать диван с механизмом пантограф

Знать, как работает механизм пантограф, полезно, но для удачной покупки этого недостаточно. Перед заказом стоит проверить несколько параметров.

Чек-лист перед покупкой

измерьте место установки;
уточните глубину дивана после раскладывания;
проверьте размеры спального места;
несколько раз разложите и сложите модель;
оцените требуемое физическое усилие;
проверьте устойчивость выдвинутой секции;
осмотрите металлические элементы и крепления;
уточните материал каркаса и тип наполнителя;
проверьте допустимую нагрузку;
уточните наличие и размеры бельевого короба.

Если такой принцип раскладывания подходит под ваши задачи, сравните диваны с механизмом пантограф по размерам, дизайну и характеристикам. Так проще перейти от выбора механизма к сравнению конкретных моделей.

На что обратить внимание при проверке механизма

Новый диван желательно раскладывать без резких рывков. Движение должно быть предсказуемым, а подвижная секция — уверенно занимать конечное положение. Обратите внимание на симметричность движения левой и правой стороны.

Сам по себе небольшой звук при работе механических элементов не обязательно говорит о неисправности. Насторожить должны выраженный перекос, заедание, необходимость прикладывать чрезмерное усилие или заметный люфт соединений.

После раскладывания проверьте устойчивость конструкции. Опоры должны уверенно стоять на поверхности, а секции — формировать предусмотренное производителем положение без явного перекоса.

Как пользоваться пантографом, чтобы механизм служил дольше

Ресурс трансформации зависит от качества изделия, нагрузки и эксплуатации. Несколько простых правил помогают избежать ненужной нагрузки на подвижные узлы.

раскладывайте сиденье плавным движением без сильных рывков;
не трансформируйте диван, если движению мешает мебель или другой предмет;
не садитесь на секцию в момент ее перемещения;
следите, чтобы посторонние предметы не попадали в область соединений;
не превышайте нагрузку, указанную производителем;
при появлении заедания сначала выясните причину, а не прикладывайте больше силы;
обслуживайте механизм в соответствии с рекомендациями производителя.

Не стоит самостоятельно смазывать любые доступные соединения первым попавшимся составом. Материалы втулок, шарниров и требования к обслуживанию различаются. Неподходящее средство может собирать пыль или негативно влиять на отдельные материалы.

Частые вопросы о механизме пантограф

Что такое механизм пантограф простыми словами?

Это система раскладывания дивана, при которой сиденье приподнимается и перемещается вперед по заданной рычагами траектории. Затем освободившееся пространство заполняется задней мягкой секцией.

Как работает механизм пантограф?

Пользователь приподнимает переднюю секцию и направляет ее вперед. Рычажная система перемещает сиденье в новое положение, после чего оно устанавливается на опоры. Затем опускается задняя секция, и формируется спальное место.

Пантограф и тик-так — это одно и то же?

В мебельной терминологии эти названия часто применяют к одной «шагающей» схеме трансформации или очень близким конструкциям. Точное устройство конкретного дивана лучше уточнять в документации производителя.

Царапает ли пантограф ламинат?

При штатной трансформации подвижная секция переносится вперед, а не прокатывается по полу обычными роликами. Однако после раскладывания опоры контактируют с покрытием, поэтому важно следить за их состоянием и чистотой пола.

Можно ли использовать диван-пантограф каждый день?

Частая трансформация возможна, если это предусмотрено конструкцией конкретной модели. Для ежедневного сна дополнительно оценивают наполнитель, каркас, ровность поверхности, размеры спального места и допустимую нагрузку.

Что лучше: пантограф или еврокнижка?

Выбор зависит от приоритетов. Еврокнижка обычно имеет более простую схему перемещения сиденья, а пантограф интересен «шагающей» траекторией без обычного выкатывания секции по полу.

Почему механизм стал тяжело раскладываться?

Причиной может быть посторонний предмет, перекос, ослабление креплений, износ элемента или другая неисправность. Если характер движения заметно изменился, не стоит прикладывать чрезмерную силу.

Итог: кому подойдет механизм пантограф

Механизм трансформации пантограф — практичная система, в которой сиденье при раскладывании не просто выдвигается, а приподнимается и перемещается вперед по заданной траектории. Отсюда и распространенное определение — «шагающий» механизм.

Его сильные стороны — понятная трансформация, отсутствие обычного выкатывания передней секции по полу и возможность регулярного использования. Среди особенностей — более сложная механика и необходимость приподнимать сиденье.

Поэтому при выборе важно смотреть шире названия механизма. Проверьте, насколько легко раскладывается конкретная модель, оцените качество каркаса и соединений, размеры спального места, наполнитель и устойчивость конструкции. Именно совокупность этих характеристик определяет удобство дивана в повседневной эксплуатации.
